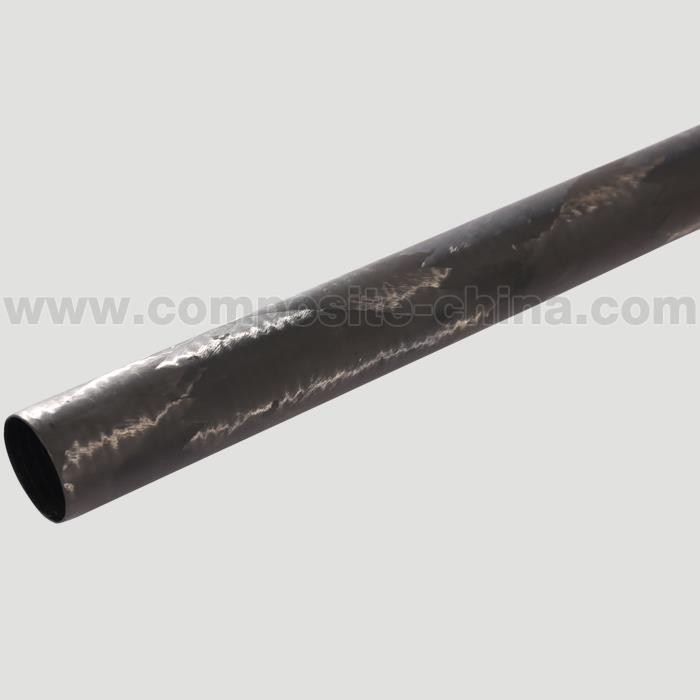

フィラメントワインディングとは、繊維を一定の張力で指定の角度で巻き付ける製造プロセスです。チューブの強度要件に応じてファイバーの巻き角度を設計いたします。当社のフィラメントワインディングカーボンファイバーチューブは、天然樹脂表面、研磨された滑らかな表面、またはクリアコーティング表面で作ることができます。

製品説明

製品	フィラメントワインディングカーボンファイバーチューブ
材料	標準弾性率 / 高弾性率 (オプション)
表面	ポリッシュ
パターン	複数の軸方向ファイバー
最小外径	7.2mm
最大外径	123mm
最大長さ	1800mm
許容範囲	ポリッシュチューブ : ±0.02mm ～ ±0.05mm

レイアップの向き-

レイアップの向き-	±45度

	その他のカスタマイズされた複数の軸角度

製造工程

フィラメントワインディングプロセスには 2 つの主要なコンポーネントが含まれます。固定された鋼鉄マンドレルが回転し、キャリッジアームがマンドレルの長さに沿って水平に上下に移動します。マンドレルが回転すると、ロービングがマンドレルの周りを包み込み、マンドレルの表面上に複合層を形成します。マンドレルに接触する前に、繊維は樹脂に含浸され、後で樹脂が繊維と固化して最終的な複合材料が作成されます。

利点

応用

フィラメントワインディングの大きな利点は、連続繊維を使用することで、強度と剛性の両方において非常に優れた材料特性が得られることです。

1. 高強度、高剛性、軽量

2. 耐腐食性-

3. 低い熱膨張率

4. 優れた耐疲労性

5. 低いメンテナンスコスト

6. 最高のパフォーマンスを達成するために、複数の軸角度を設計できます。

- 産業オートメーション

- 航空宇宙

- 安全性と保護
